Софитные подъемы
Софитный подъём предназначен для перемещения сценического софита, что необходимо для обслуживания световых приборов. Софит - комплекс театральной осветительной аппаратуры, закрепленной на единой металлической ферме. Располагается софит над сценой и служит для по планового освещения сцены сверху. Софиты подвешиваются параллельно порталу на границах между планами сцены. Выносной софит используется в тех случаях, если невозможно размещение световой аппаратуры фронтального освещения сцены в уступах потолка или нет легкого доступа в эти места. В этих случаях выносной софит располагают в зрительном зале сверху перед порталом сцены. Софитный подъем состоит из: металлической фермы, лебедки, шкафа (пульта) управления и комплектующих (тросы, блоки, грузы и т. д.). При кажущейся одинаковости механизмы софитных подъемов отличаются по кинематическим схемам, способу установки, виду и количеству обводных блоков и т. д..
Существует несколько наиболее часто используемых схем:

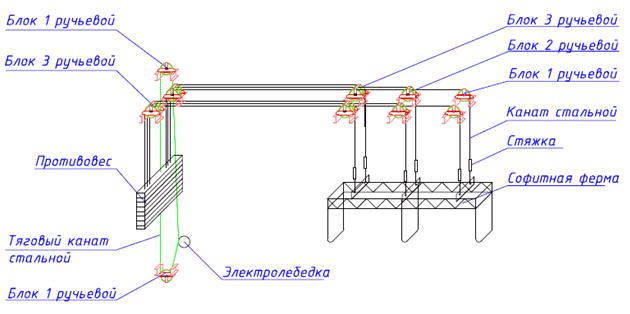

- Классическая на парных подвесах и противовесной лебедке или «ручном» канате. К достоинствам этой схемы следует отнести большую полную нагрузку при меньших габаритах лебедки, оптимальную цену, высокую надежность. Однако, стоит заметить, что цена работ по монтажу такого подъема с «нуля» оказывается выше, чем у других типов подъемов и сводит на нет преимущество невысокой цены оборудования. Поэтому его имеет смысл устанавливать в двух случаях: большой вес софита (более 1,2т.) и при замене или модернизации старых подъемов такого типа. К недостаткам наличие направляющих для противовесов на боковых стенах сцены, что сужает их рабочую область. Требует контроля уравновешивания, при изменении полезной нагрузки на софит, что является непростой задачей, поскольку вес софитного груза составляет 40 кг., а поднимать его приходится порой на вытянутых руках.

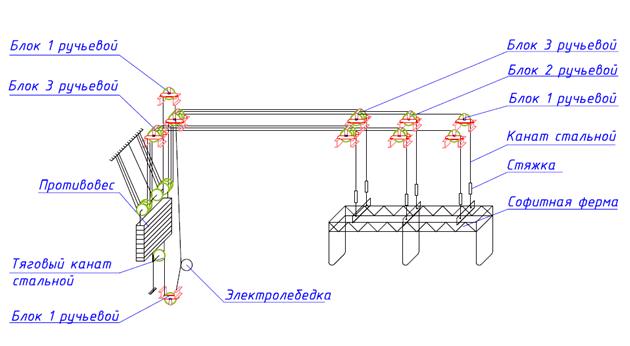

- Полиспастная (с подвижным блоком) на противовесной лебедке или ручном канате. Данная схема позволяет освободить нижнюю часть боковых карманов от направляющих противовеса. Ход софитной фермы по отношению к ходу противовеса чуть меньше, чем 2:1. Недостатки - дороже классической, в верхней части боковых стен есть направляющие противовеса. Достоинства те же, что у классической.
- Беспротивовесная на вальной лебедке. Достоинство- компактность. Чаще всего используется там, где низкий потолок и вес софита небольшой. Имеет невысокую цену и самую низкую стоимость монтажа среди электромеханических лебедок. Недостатки не очень большая полная нагрузка (до 700 кг.), небольшая высота подъема (обычно не больше 16м., в противном случае из-за бокового смещения необходимо устанавливать дополнительные обводящие блоки).
- Беспротивовесная горизонтальная. Применяется для выносного софита и как альтернатива классической схеме на небольших сценах. Достоинства - не требуется отводить место для направляющих и противовесов. Недостатки большой размер лебедки в горизонтали не позволяет разместить их достаточное количество в пределах сцены, меньшая чем в классической схеме полная нагрузка (до 600 кг.) Возможен вариант только с одним рядом крепления троса.

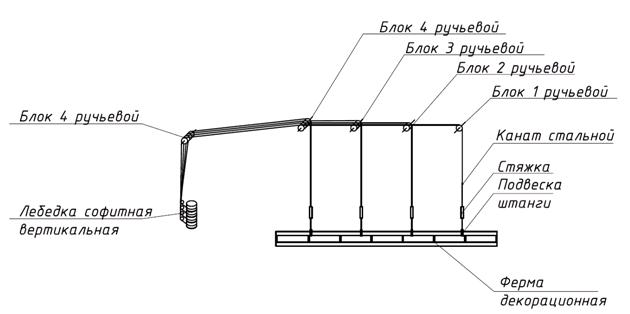

- Беспротивовесная вертикальная. Самый современный тип компоновки лебедки. Лебедка имеет компактный размер в горизонтали, позволяющий размещать их с такой же частотой, как и классические, но в отличии от них размещаются на галереях и не занимают нижнюю часть сценического пространства. Кроме того, они обычно крепятся к стене, а поэтому не дают дополнительной нагрузки в виде своего веса на штанкетные площадки и потолочные перекрытия, чего не скажешь о вальных лебедках. Основным недостатком такого типа лебедок является их высокая цена и ограниченная грузоподъемность (до 1200 кг.) Их имеет смысл использовать для достаточно больших сцен.
- Стоит заметить, что полная нагрузка складывается из веса софитной фермы плюс вес осветительного оборудования. Поэтому в некоторых случаях экономичнее использование более легких, но более дорогих алюминиевых ферм, позволяющих применять лебедку меньшей мощности, (а следовательно и стоимости), чем при использовании стальных ферм.
В некоторых случаях, особенно для выносного софита, можно использовать схему с одним рядом крепления тросов, как для декорационных подъемов, для экономии места и уменьшения габарита лебедки. Однако, во всех случаях, когда световые приборы необходимо размещать на софите в 2 ряда и более, мы рекомендуем использовать 2-х рядную схему подвеса софита. Это помогает избежать решения порой не тривиальной задачи уравновешивания софита от переворачивания на бок. В связи с вышеизложенным существуют ограничения на использование беспротивовесных горизонтальных софитных лебедок.
Провода питающего напряжения к световым приборам как правило идут сверху в специально сшитой петле и укладываются в корзину, входящую в состав софитной фермы. Иногда из эстетических соображений провода сматываются со специального пружинного барабана или укладываются в специальный петлеукладчик.
Для управления лебедкой софитного подъема применяется шкаф с плавным пуском, что позволяет исключить рывки - отсюда целее стены и световые приборы.

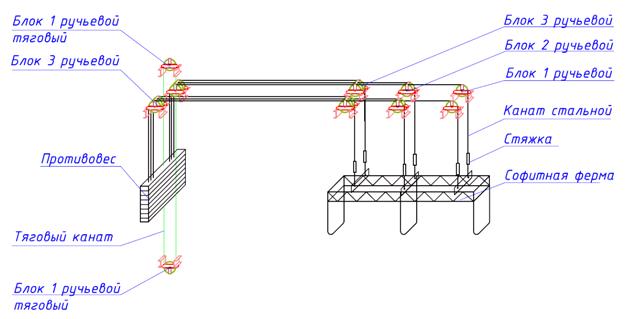

- Ручной подъем:

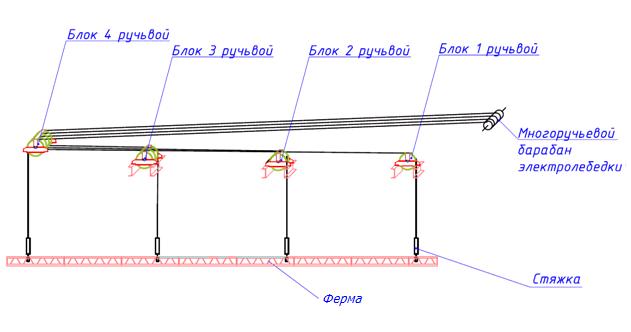

- В
ыносной софит:
|
